Как перевести аккумуляторный шуруповерт на питание от сети: делаем мощный прибор за полчаса

Шуруповерт – очень полезное для домашних занятий приспособление, без которого мастеру просто не обойтись. Этот прибор сам по себе довольно мощный — под нагрузкой потребляет минимум 200 Вт. Аккумуляторные шуруповерты стоят дешевле, но они не такие сильные, как стационарные. Можно перевести прибор на питание от сети 220 В, причем без особых затрат.

Как запитать шуруповерт от розетки

Чтобы прибор мог спокойно работать от обычной розетки, ему нужен блок питания. Это приспособление трансформирует переменный ток в постоянный.

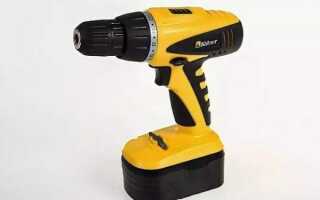

Шуруповерт Kolner KCD 12В с никель-кадмиевой батареей
Шуруповерт Kolner KCD 12В с никель-кадмиевой батареей

Большинство устройств имеет напряжение 12 и 24 В. Имеет смысл переделывать только 12-вольтовый шуруповерт. Если есть старая никелевая батарея на 12 В, можно провести эксперимент над ней.

к содержанию ↑

Основа для переделки

Цена готовых блоков питания в интернет-магазинах или обычных отделах техники очень высока. Смысла покупать их за такую сумму нет, но у этой проблемы есть более выгодное решение.

Важно! Пригодится блок питания от компьютера – такие изделия очень мощные и есть практически у всех. Зачастую они валяются без дела.

Покупка устройства тоже не разорит кошелек, ведь бывшую в употреблении вещь на 300-500 Вт можно купить очень дешево. Важно, чтобы блок был рабочим, а его внешний вид не имеет значения.

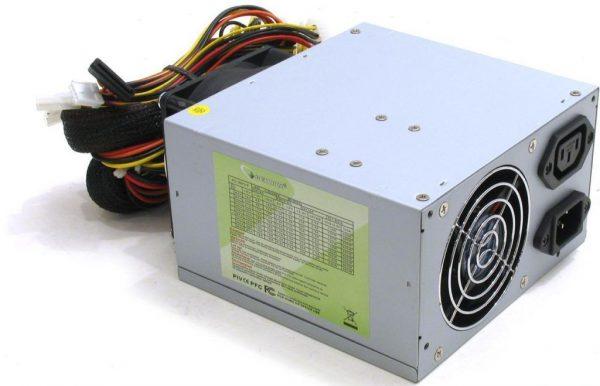

Блок питания 12В от компьютера

Для работы надо приготовить:

  • кабель нужной длины;
  • винтик М3 с потайной головкой и гайку;
  • конденсатор;
  • силовой разъем;
  • скрепку;
  • изоленту;
  • дрель и сверла;
  • паяльник.

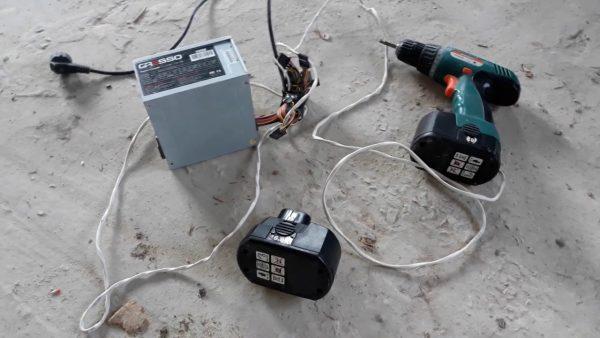

Перевод инструмента на сетевое питание

к содержанию ↑

Ход работы со старой батареей

Первым делом разбирают «родную» батарею и достают из нее аккумуляторы. Обязательно сохраняют все клеммы, поэтому разбор проводят аккуратно.

Совет! Лучше всего сделать батарейный блок съемным, чтобы можно было работать и от сети, и от аккумуляторов.

К клеммам паяльником припаивают проводок с сечением 3 мм² – такой толщины хватит, чтобы электроэнергия не рассеялась в тепло даже при большой длине кабеля. Кончики предварительно зачищают от изоляции.

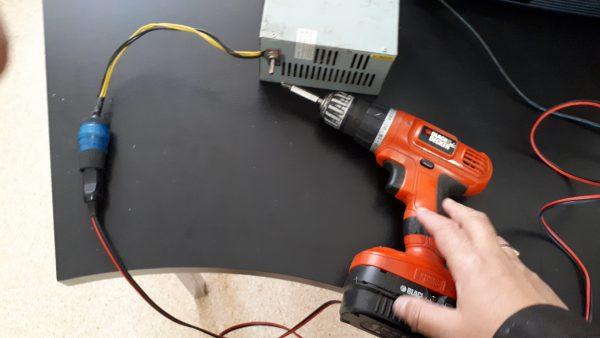

Подключение шуруповерта к блоку питания

Далее запоминают цвет минусового провода и вставляют клеммы согласно плюсу и минусу на корпусе батареи. Высверливают в корпусе дырку насквозь, взяв сверло на 3 мм.

Большим сверлом снимают фаску так, чтобы винтик не торчал. Затягивают винт гайкой. Очень рекомендуется поставить параллельно клеммам конденсатор на 12-25 В емкостью 10000 мкФ (продаются в магазинах радиотоваров) – он послужит буфером пусковых токов и снизит нагрузку на блок питания.

Конденсатор для шуруповерта

Конденсатор тоже припаивают к клеммам. После выводят провод из корпуса и фиксируют его изолентой, чтобы уменьшить нагрузку на клеммы. Собирают все устройство.

к содержанию ↑

Работа с блоком питания

Для начала скручивают между собой провода по линиям, если их в блоке две. Соединяют параллельно две «земли» и два основных кабеля. Если у блока только одна линия, просто берут 2 черных и два желтых провода. Чтобы сделать кабель отключаемым, используют силовой разъем XT60 (его цена самая минимальная), хотя это условие необязательное.

Для запуска в работу компьютерного блока питания нужно замкнуть контакт PS-ON к проводу «земля» (GND) – зеленый провод на черный. Это удачно получается с помощью перемычки, сделанной из скрепки.

Совет! Лишние кабели можно отрезать, но хвостики лучше оставить, закрутить и заизолировать, а потом поместить внутрь батареи.

Проверка сделанного своими руками устройства показывает, что оно работает на «отлично». Вся переделка займет максимум пару часов, а на выходе можно получить мощный прибор, который за пару секунд вкрутит самый большой саморез или сделает массу других полезных работ.
