Подключить сенсорный выключатель необходимо для повышения уровня комфорта, и чтобы увеличить срок эксплуатации осветительных приборов. Это высокотехнологичное устройство, предназначенное для управления иллюминацией. Если ознакомиться с механизмом, можно установить его самостоятельно.

Конструкция сенсорного выключателя

Термин «сенсорный» несет в себе довольно широкое определение. По сути, под ним следует рассматривать целую группу датчиков, способных реагировать на самые разные сигналы.

Однако применительно к выключателям – приборам, наделенным функционалом коммутаторов, сенсорный эффект чаще всего рассматривают как эффект, получаемый от энергетики электростатического поля.

Такой, примерно, нужно рассматривать конструкцию выключателя света, созданную на основе механизма сенсора. Лёгкое прикосновение подушечкой пальца к поверхности фронтальной панели включает освещение в доме

Обычному пользователю достаточно прикоснуться пальцами руки к такому контактному полю и в ответ будет получен тот же самый результат коммутации, какой дает стандартный привычный клавишный прибор.

Между тем внутреннее устройство сенсорного оборудования существенно отличается от простого ручного выключателя.

Обычно такая конструкция выстраивается на основе четырех рабочих узлов:

панель защитная;
контактный датчик-сенсор;
электронная плата;
корпус устройства.

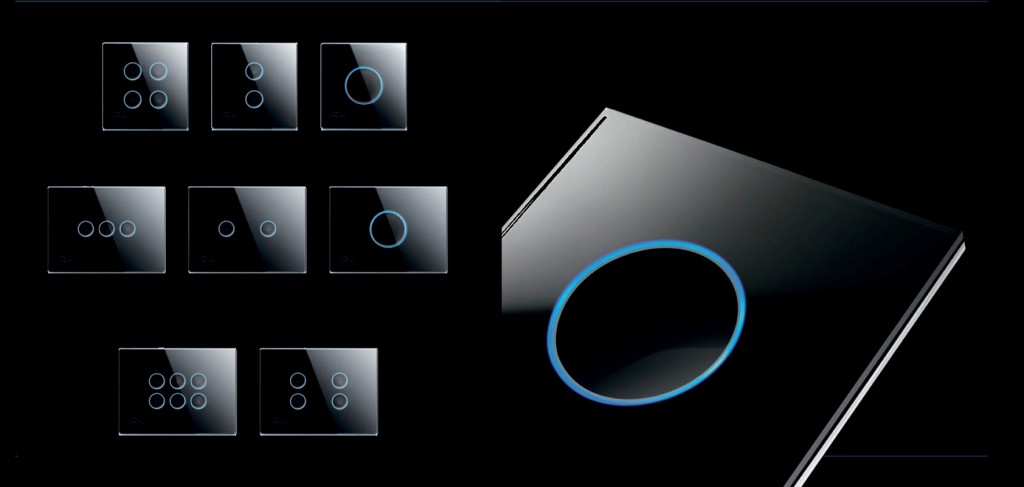

Разновидность приборов на базе сенсоров обширна. Выпускаются модели с функциями обычных выключателей. И есть более совершенные разработки – с регуляторами яркости, отслеживающие температуру окружения, поднимающие жалюзи на окнах и прочие.

Конструктивно сенсорный коммутатор выглядит так: 1 – защитная панель из закалённого стекла; 2 – плата размещения сенсорных элементов; 3 – текстолитовая панель с разведённой схемой электроники прибора; 4 – корпус (шасси) выключателя (+)

Мало того, что все эти виды коммутаторов управляются легким прикосновением, так существуют еще выключатели с дистанционным управлением. То есть, выключить светильник или убрать яркость свечения ламп прибора пользователь может, не совершая лишних движений в виде перехода от места отдыха к выключателю.

Устройство сенсорного выключателя

Сенсорный выключатель

Сенсорные выключатели – это датчики, которые реагируют на прикосновение. В составе прибора:

Высокочувствительный элемент, реагирующий на приближение человеческого тела и его прикосновение к сенсору.
Усилитель сигнала, состоящий из полупроводников и микросхем.
Коммутационное устройство в виде реле или тиристора. Приборы на последнем более надежные, так как нет контактной части, которая подгорает и окисляется с течением времени.

Они могут работать при любом типе освещения. Но иногда можно заметить, что светодиодные лампы небольшой мощности мигают, если сенсорное устройство выключено.

Сфера применения

Первоначально данный вид коммутаторов планировалось использовать для включения / выключения освещения, но конструкция оказалась настолько удачной, что сфера ее применения существенно расширилась. Сегодня большинство современных бытовых приборов имеют сенсорное управление, в качестве примера можно привести кухонные печи, вытяжки, микроволновки и т.д.

Вытяжка для кухни Cata Midas 900

Единственное ограничение на подключение к сенсорным коммутаторам — мощность оборудования, ее допустимые параметры указываются в паспорте устройства.

Дополнительные функциональные возможности

Современная техническая база сделала возможным установку микроконтроллеров в электронный блок управления сенсорным выключателем, позволило существенно расширить функционал коммутаторов и позволило им вписаться в концепцию умного дома. Управлять такими коммутаторами можно голосом, инфракрасным или радио пультом, смартфоном через WI-FI или программируемым таймером.

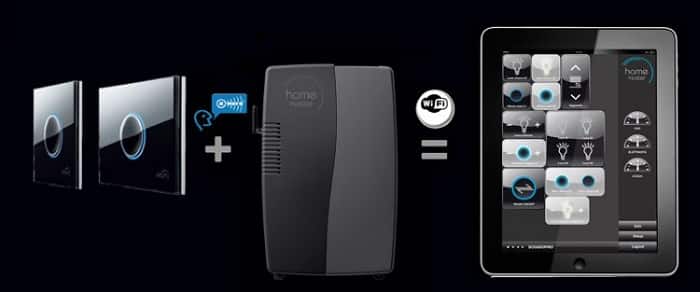

Сенсорный выключатель можно подключить к системе «умный дом» и управлять им используя мобильный телефон

Сенсорные коммутаторов могут использоваться совместно с датчиками, реагирующими на движение или уровень освещенности. В первом случае такие устройства включают светильник, настольную лампу или другие осветительные приборы, когда кто-нибудь входит в помещение, например в ванную. При втором варианте реализации, свет будет включаться при низком уровне освещения.

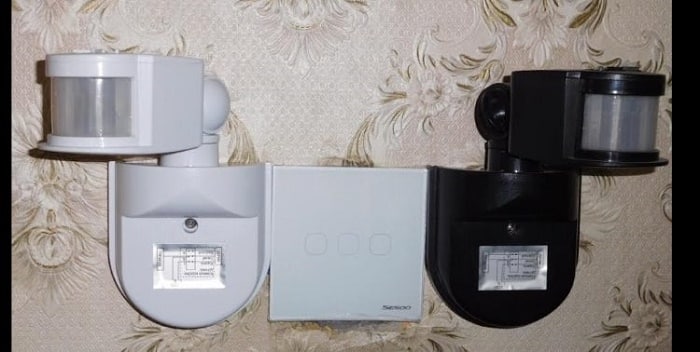

Тройной сенсорный коммутатор Sesoo и датчики движения

Некоторые производители, например, Livolо выпускают сенсорные выключатели с функцией диммера или управляющие совмещенными розетками, к которым может подключаться практически любой бытовой прибор.

Сенсорный выключатель Ливоло с блоком розеток

Опции и возможности устройства

Отдельного рассмотрения явно заслуживают выключатели с таймером.

Здесь присутствуют традиционные характеристики, такие как:

бесшумность действия;
интересный дизайн;
безопасное использование.

Помимо всего этого, добавляется еще одна полезная функция – встроенный таймер. С его помощью пользователь получает возможность управлять коммутатором программно. К примеру, задавать время включения и отключения в определённом временном диапазоне.

Уникальный вариант разработки коммутатора с внедрённым функционалом таймера. При помощи таких приборов открываются возможности управления освещением в строго заданное время. Экономия электричества очевидна

Как правило, подобные приборы имеют не только таймер, но также аксессуар иного рода – например, акустический датчик.

В этом варианте устройство работает как контроллер движения или шума. Достаточно подать голос либо хлопнуть ладонями и лампы светильника в квартире загорятся ярким светом.

Кстати, на случай слишком высокой яркости существует очередной функционал – диммерная регулировка. Оснащенные диммером коммутаторы сенсорного типа позволяют управлять интенсивностью света.

Модификация сенсорных устройств – акустический коммутатор. Действует по методике несколько иной, но тоже является прибором, где поддерживаются технологии использования сенсоров. В данном случае, сенсорным элементов выступает чувствительный микрофон

Правда, есть один нюанс для подобных разработок. Диммеры, как правило, не поддерживают использование в светильниках люминесцентных и светодиодных ламп. Но устранение этого недостатка, скорее всего, вопрос времени.

Достоинства емкостных коммутаторов

Говоря о преимуществах данного вида включателей, следует отметить их следующие качества:

Длительный срок эксплуатации. Этому немало способствует отсутствие движущихся частей и контактных групп.
Совместимость со всеми типами осветительных приборов. Выпускаются модели с диммиром для светодиодных лент и энергосберегающих ламп, если у таковых предусмотрена такая возможность. Помимо этого допускается коммутация любых цепей, отвечающих условиям эксплуатации выключателей
Наличие дополнительных функций.
Возможность интеграции в систему «Умный дом».

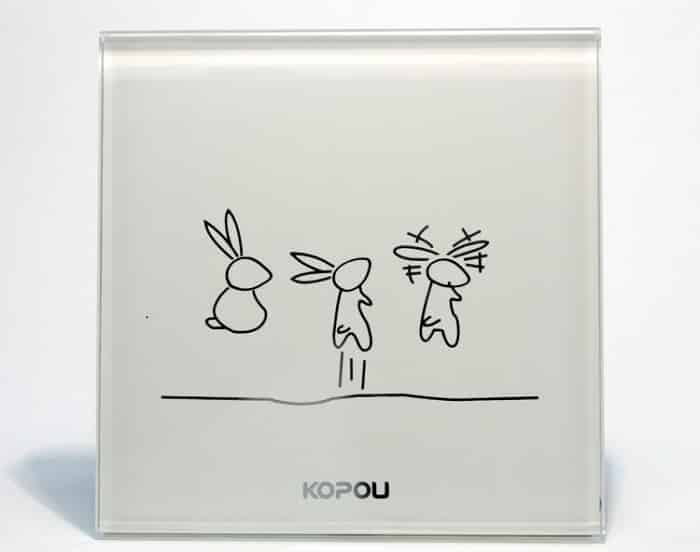

Большой выбор цветовых и дизайнерских решений. Выключатели «Зайцы» модельный ряд Kopou
Отсутствие механических контактов.
Сенсорный датчик можно установить в стандартный «стакан» для выключателя скрытой проводки.

Теперь кратко о недостатках. В первую очередь необходимо отметить, разницу в стоимости с обычными механическими выключателями, но она стала значительно меньше, чем 10-20 лет назад. Цена недорогих китайских сенсорных моделей сегодня значительно дешевле, чем на механические выключатели известных брендов, например GTS или Electronics.

Иногда наблюдается мерцание светодиодных ламп, подключенных к сенсорным включателям. Это может быть связано как с низким качеством самих источников освещения, так и бюджетными моделями коммутаторов. Проблему можно устранить двумя способами:

Использовать продукцию известных брендов (Jazzway, Panasonic, Сапфир, Funry, LightaLight, Tronic , Sesso и т.д.).
Подключить параллельно светодиодной лампе конденсатор на 0,1 мкф 630 В.

Что такое диммеры

Сенсорные выключатели с диммером позволяют менять уровень освещения в помещении. Обычные устройства работают в двух режимах — включено/выключено. Диммер дает возможность регулировать яркость света на свой вкус.

Устройства с таким приспособлением имеют важные преимущества:

Благодаря возможности менять яркость, помогают снизить количество потребляемой электроэнергии. Показатель уменьшается на 50%.
Дают возможность подстраивать освещение под ситуацию. Например, вечером после напряженного трудового дня можно снизить яркость до полумрака.
Если в помещении несколько выключателей, с помощью диммера можно акцентировать внимание на одной из частей интерьера.

Конструкции с диммерами не работают с энергосберегающими и люминесцентными лампами.

Устройства для монтажа светодиодной подсветки

Выключатели, которые можно подключать к светодиодным лентам, также носят название диммеров. Они включают, выключают и регулируют яркость источника света.

Чаще всего такие устройства являются частью схемы освещения подъездов или системы «умный дом», а также акцентируют внимание на какой-либо детали помещения.

Ремонт сенсорного выключателя

Прибор действует благодаря замыканию и размыканию контактов электрической цепи. Выключатель может выйти из строя по причине:

Износа группы контактов.
Разрушения корпуса.
Разрушения клеммы и места фиксации проводов.
Расплавления всего прибора.

Перед тем как устранять неисправности, нужно прекратить подачу электричества, выключив рубильник на вводном щитке. Это обезопасит от поражения электрическим током. Перед ремонтом выключателя нужно установить в светильнике одну лампочку, чтобы проверять работоспособность схемы.

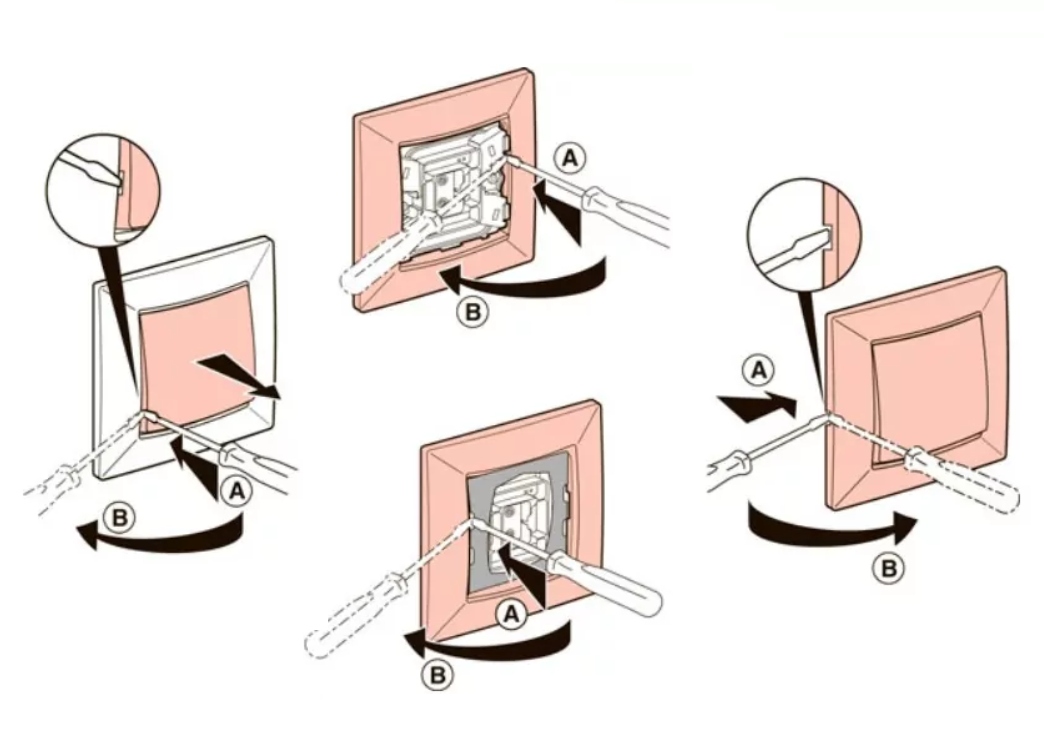

На клавишах и декоративных рамках выключателей предусмотрены небольшие выступы, которые позволяют поддеть элемент плоской отверткой и снять его без повреждений

Процедура состоит из таких шагов:

Снять верхнюю панель.
Демонтировать декоративную накладку, если она есть.
Проверить с помощью индикатора, есть ли на приборе напряжение.
Ослабить фиксаторы внутреннего крепления.
Отсоединить провода от корпуса выключателя.
Надеть предохранители на оголенные провода или сделать изоляцию с применением специальной ленты.

Демонтированные элементы нужно подробно изучить, чтобы выявить деформации, следы плохих контактов и другие причины неисправности.

Чаще всего прибор выходит из строя из-за подгорания контактов. Их достаточно просто зачистить с применением небольшого отрезка наждачной бумаги. Также нужно проверить работоспособность фиксирующего винта, так как довольно часто поломка происходит из-за неплохого зажима проводов. Если нарушена целостность панели, это говорит об окончательной поломке выключателя и необходимости его замены.

Собирают выключатель внимательно, наблюдая за тем, чтобы удалось правильно подключить каждый провод. После этого проверяют работоспособность прибора.

Схема подключения

Установка выключателя

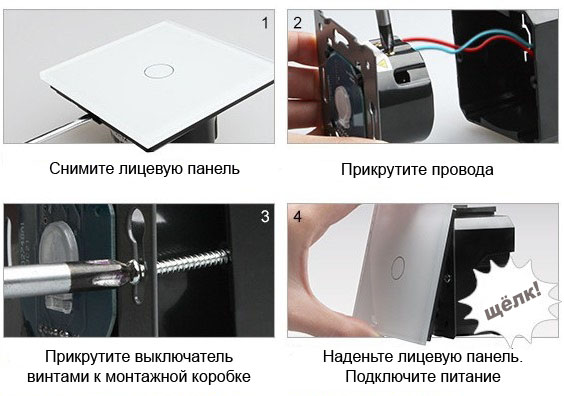

Установить сенсорный выключатель так же легко, как и обычный встроенный или накладной механический. Процедура состоит из таких шагов:

Снять стеклянную панель. Удобно это делать тонкой шлицевой отверткой.
Подключить монтажные провода по схеме, которая изображена в паспорте устройства.
Подключить плату с сенсорными контактами.
Подключить панель с маркировкой кнопки.

Схема подключения однолинейного сенсорного выключателя

У некоторых производителей есть проходные выключатели на 220В. Они обладают способностью управления освещения из нескольких мест. Один будет основным, а остальные – вспомогательные. Первый оснащен тремя клеммами. К ним подключают фазу, ноль и управляющий проводник. Их помечают, как L-фаза, N-ноль, Com-управляющий провод.

Для многих китайские и европейские сенсорные выключатели неудобны по причине маленькой зоны панели, а для фиксации сигнала необходимо прикоснуться к указанному месту. Если есть желание, можно увеличить площадь косвенного контакта:

Взять провод и припаять его к месту подачи сигнала с датчика на сенсорной плате.
Уложить подключенный провод по периметру устройства.

Благодаря такой рамке датчик будет срабатывать при касании к лицевой панели.

Если самостоятельно усовершенствовать выключатель, гарантийные обязательства производителя будут аннулированы.

Преимущества

Сенсорные выключатели, по сравнению с классическими устройствами, имеют массу достоинств:

могут работать с любыми источниками света и электроприборами;
позволяют экономить электроэнергию;
отличаются надежностью и длительным сроком эксплуатации;
выполняют множество функций;
устройства легко монтировать;
работают практически бесшумно;
безопасны для человека;
сенсор срабатывает даже в том случае, когда к нему прикасаются мокрыми руками.

В одном устройстве можно оборудовать несколько коммутационных систем.

Выводы и полезное видео по теме

Этот обзор позволяет ближе познакомиться с коммутаторами света, быстро набирающими популярность в обществе.

Сенсорные выключатели, отмеченные продуктовой маркой Livolo, — что это за конструкции и насколько привлекательны они для конечного пользователя. Видео гид по коммутаторам нового типа поможет получить ответы на вопросы:

Завершая тему сенсорных коммутаторов, стоит отметить активное развитие в области разработки и производства выключателей для бытового и промышленного использования.

Выключатели света, казалось бы, простейшие конструкции, совершенны уже настолько, что теперь управлять светом можно голосовой кодовой фразой и при этом получать полную информацию о состоянии атмосферы внутри помещения.

Есть, что дополнить, или возникли вопросы по сборке сенсорного выключателя? Можете оставлять к публикации, участвовать в обсуждениях и делиться собственным опытом использования таких приборов. Форма для связи находится в нижнем блоке.

Как не ошибиться с выбором

При выборе сенсорного выключателя в первую очередь необходимо смотреть на максимальные и минимальные ток и напряжение. Обычно значения указаны на упаковке или самом устройстве. Если они сильно отличаются от характеристик сети, придется установить стабилизатор.

Также стоит помнить и о других параметрах:

количество подключаемых к одному выключателю устройств;
потребность в диммере;
нужен ли таймер, который в автоматическом режиме включает/выключает свет или приборы;
принцип работы: с помощью прикосновения или пульта дистанционного управления.

Когда набор функций и свойств определен, можно переходить к внешним характеристикам. К примеру, заранее решить, стеклянная или пластиковая будет у выключателя панель управления.

Доработка типовых устройств

Многих не устраивает, что сенсорная зона на панели довольно маленькая, и для фиксации сигнала необходимо сделать касание в указанном месте. Приведем пример, как можно увеличить площадь косвенного контакта поверхности.

Увеличение зоны чувствительности сенсора

Следует взять провод и аккуратно припаять его к месту, где подается сигнал с датчика на сенсорной плате (для этого необходимо изучить принципиальную схему устройства). Подключенный провод укладывается по периметру корпуса. В результате такая рамка позволит без усиления уровня сигнала приводить к срабатыванию датчика при касании лицевой панели.

Следует заметить, что такое усовершенствование аннулирует гарантийные обязательства производителя.

Как сделать сенсорный датчик своими руками

Датчик для сенсорного выключателя можно сконструировать своими руками. Для этого нужно подготовить:

реле с напряжением 6–12 В;
часть фольгированного текстолита, которая будет играть роль сенсора;
импульсный диод с напряжением от 100 В.

Прикосновение к сенсору провоцирует открытие элементов, обозначенных в схеме как VT1 и VT2. После этого произойдет замыкание цепи (с помощью реле), и светильник/электроприбор включится.

Самостоятельно можно изготовить и прибор с инфракрасным датчиком. Он работает только в том случае, когда в зоне видимости датчика есть движение. При его отсутствии через определенный промежуток времени освещение выключится.

Подключение происходит по схеме:

Эта схема имеет важные особенности:

на выходе находится единица;
транзистор открыт;
контакты от реле должны соединяться с клавишей;
работа инфракрасного датчика осуществляется благодаря генератору импульсов;
чтобы увеличить силу импульсного тока, который идет на инфракрасный светодиод, необходимо установить усилители.

Подключение осуществляется так, чтобы по истечении 20 минут после того, как человек покинет помещение, свет выключался.

Устройство на сенсорах — хорошая альтернатива обычным выключателям. Он отличается привлекательным внешним видом, экономичностью, надежностью. Позволяет включать/выключать не только источники света, но и бытовую технику. Изделия такого типа приобретают в специализированном магазине или, при наличии нужных навыков и умений, их можно сделать самостоятельно.

Фирмы-производители сенсорных выключателей

Компания-производитель выключателя является немаловажным фактором, определяющим его выбор. Специалисты рекомендуют отдавать предпочтение тем, которые имеют хорошую репутацию в данной сфере:

Basalte. Производит изделия премиум-класса. Они отличаются необычным дизайном и высоким качеством. На передней панели, которая часто изготавливается из стекла, есть указатели, играющие роль подсветки. Также компания выпускает выключатели, которые можно встраивать в систему «умный дом». Цена изделий зависит от сложности их исполнения.
Legrand. Французская компания, производящая большой спектр электротехнических товаров. Изготавливаемые ею выключатели наделены большим количеством функций. Относятся к дорогому ценовому сегменту.
Livolo. Российская компания, которая появилась на рынке электротехники совсем недавно. Отличительной особенностью изготавливаемых ею сенсорных выключателей является их доступная цена.

Кратко о безопасности

При подключении сенсорного управления источниками освещения следует придерживаться тех же ном и правил, что предписываются для механических выключателей. То есть, перед началом работы необходимо обесточить линию, где будет производиться монтаж. Далее, придерживаемся следующих норм:

Выключатели должны быть включены в сеть таким образом, чтобы производилась коммутация фазы, а не нуля.
Если в сети питания используется заземляющий провод, он должен быть подключен к соответствующему контакту.
Если для монтажа используется многожильный провод, то его концы необходимо опрессовать или залудить. В противном случае возможно нарушение контакта, что приведет к нагреву соединения.
Нельзя использовать сенсорный выключатель с явными признаками нарушения целостности конструкции.
Нагрузка должна соответствовать параметрам коммутатора.
