Варочная панель не работает – ремонт своими руками — рассматриваем вместе

Все чаще вместо плиты на кухне устанавливают варочную поверхность и отдельно духовой шкаф. Встраиваемая техника лучше вписывается в интерьер, имеет более современный вид. Сегодня пойдет речь о том, как отремонтировать подобную технику, а именно — варочные панели. Они есть электрические, индукционные и газовые. У каждого типа есть свои повреждения, но есть и некоторые общие моменты. Более подробно про ремонт варочной поверхности разных типов расскажем дальше.

Современные варочные поверхности

Затем в кухню пришли модные веяния современного дизайна, и простые электроплиты уже не вписывались в кухонные уголки и комплекты мебели. Появились варочные панели, которые встраиваются в столешницу.

Такая бытовая техника не только красива, она отличается расширенным функционалом. Нагревательный элемент управляется с помощью электронных контроллеров, присутствуют различные системы безопасности. Большинство изделий оснащены сенсорными панелями управления, механическую рукоятку не встретишь даже в моделях эконом класса. Чтобы выполнить ремонт современной варочной панели своими руками, необходимо иметь базовые познания в электронике.

Виды нагревательных элементов современной электрической плиты

Обычная спираль в керамических держателях-изоляторах давно уже не используется. Вместо нее применяются 3 вида электронагревателей, как прямого, так и косвенного воздействия:

Прямой нагреватель «HiLight» — не что иное, как прогрессивный потомок нихромовой спирали. Представляет собой гофрированные ленты, изготовленные из металлов с высоким сопротивлением.
Выглядит, и работает точно так же, как проволочная спираль. Однако за счет формы исполнения, отдает тепловую энергию эффективнее, и служит намного дольше.Некоторые производители выпускают плиты с традиционными проволочными нагревателями. Принципиальной разницы нет (немного ниже эффективность и надежность). Зато ремонтировать перегоревшую спираль проще.Посуда (и ее содержимое) нагревается очень быстро. Однако у такой системы есть серьезный недостаток: сложно регулировать степень нагрева. Фактически, нагреватель работает в двух режимах: «включено» и «выключено». Это не означает, что нельзя выставить рабочую температуру, просто реализован это процесс несколько непривычно. Электронный контроллер периодически отключает питание, и включает его снова. Таким образом регулируется количество суммарной тепловой энергии. В таком режиме сложно готовить блюда, которые требуют «малого огня», как на газовой конфорке.Еще одна проблема, характерная для варочной поверхности такого типа — высокая температура декоративной поверхности. Внешне плоскость не выглядит горячей, поэтому есть опасность прикосновения и получения термического ожога.
Излучатели прямого нагрева «HaloLight» выполнены в виде обычных ламп накаливания, которые греют посуду за счет инфракрасного излучения. Наверное, все пробовали поднести руку к работающей фаре автомобиля: явственно ощущается тепло. В кухонных приборах применяются галогеновые излучатели, у которых наибольший КПД при выделении тепла. Такие нагреватели работают по алгоритму, схожему с HiLight, только скорость нагрева и остывания намного выше. Производители часто компонуют элементы «HaloLight» с другими, в одной конфорке.Возможность обжечь руку такая же, как у предыдущей конструкции, кроме того — есть еще один недостаток. Галогенки имеют ограниченный ресурс, поэтому ремонт варочных поверхностей с такими нагревателями происходит намного чаще.
Индукционные конфорки косвенного нагрева. Передают энергию в виде переменного магнитного поля с высокой частотой, заставляя нагреваться металл, находящийся в зоне их действия. Технически выполнены как обычная катушка индуктивности, только витки расположены в одной плоскости (для компактности).Система работает по принципу трансформатора. Генератор высокой частоты формирует соответствующий переменный ток на первичной обмотке (катушке, размещенной под конфоркой). В качестве вторичной обмотки выступает посуда, которая обязательно должна быть изготовлена из металла, обладающего ферромагнитными свойствами, иначе магнитное поле от «первички» будет работать в холостую. Подходит сталь или чугун (можно проверить магнитом или по наличию значка «для индукционных плит»). Медная и алюминиевая посуда на такой конфорке не нагреется.Вихревые токи в днище посуды моментально нагревают металл, и уже кастрюля или сковорода выступают в роли нагревательного элемента (поэтому такой способ называется косвенным). Без посуды включенная конфорка остается холодной, что снижает риск обжечься. Это хорошо видно на иллюстрации:Можно регулировать степень нагрева, однако многих хозяек смущает ограничения по материалу посуды. Кроме того, некоторые покупатели опасаются индукционного излучения. Напрасно, это не микроволновка: электромагнитное поле не выше, чем у включенного утюга. А неисправности могут быть связаны только с электросхемой: катушка не перегорает.Основным недостатком индукционной конфорки является высокая стоимость, что несколько ограничивает массовое продвижение «в массы».

Разобравшись с конструкцией нагревателей, вы сможете выполнить ремонт собственной варочной панели.

Виды и устройство варочных панелей

Варочная панель представляет собой электрическую или индукционную плиту, покрытую керамикой или стеклокерамикой. На сегодняшний день выпускаются следующие поверхности:

индукционные. Работают по принципу электромагнитной индукции. Посуда из специальных материалов и конфорка создают контур с электрическим колебанием;
спиральные. Ток проходит через спиральный элемент, затем выделяется тепло, от которого происходит нагрев посуды;
гофроленты. Процесс работы аналогичен спиральным устройствам. Единственное различие — нагреватель-гармошка;
галогенные. Плита с трубчатым нагревателем, наполненным парами галогена, нагревается за 2 секунды. После разогрева включается ТЭН.

Для быстрого обнаружения неполадок в процессе ремонта важно знать устройство техники.

Как устроена варочная панель?

Основные комплектующие прибора — конфорки с контактами для подключения и термореле. Посредством проводов-контактов конфорки соединяются с панелью управления. При помощи термореле выполняются контроль нагрева и отключение питания. Блок управления отвечает за выполнение основных программ. Для включения используется кнопка, газовый кран или шнур с вилкой.

Главные элементы варочной поверхности — конфорки и панель управления

Виды нагревательных элементов варочных поверхностей

В варочных поверхностях используется несколько типов конфорок:

индукционные — греют исключительно посуду, а сама рабочая зона при этом практически холодной. Температуру и мощность можно регулировать от минимальной к максимальной;
рапидные — спирали, которые нагреваются и остывают за 10 секунд;
галогенные — спираль с красной подсветкой, которая греется за 2 секунды и выделяет большое количество тепла;
Hi-Light — очень тонкие спиральные ленты, которые греются мгновенно. Высокоомное сопротивление сплава обеспечивает минимальное энергопотребление — до 2 кВт за час;
газовые горелки — автоматически подают топливо, плавно регулируются и нагреваются постепенно;
электрические — чугунные блины, о разогреве которых свидетельствует красный круг по центру.

Интересно знать! В зависимости от диаметра нагревательного элемента пламя газовых моделей может гореть в 2-3 ряда («короны»).

Группы неисправностей варочных панелей

Вне зависимости от типа нагревателей, основные поломки у панелей сходны. Ремонт вашей варочной поверхности нужен при обнаружении типовых неисправностей.

Неисправность варочной панели требует неотлагательного ремонта

Поломка нагревательных элементов

Детали, поврежденные механическим способом, ремонтопригодны. Для галогеновых моделей нужно заменить нагреватель, а индукционная обмотка почти не подвержена сбоям.

Выход из строя коммутационных элементов или проводников

Устранить неполадки контактов, тиристорных ключей, реле, можно за 1 день. Ремонтные работы при знании конструкции плиты и наличия соответствующих навыков не представят для вас сложности.

Электронные схемы

Если пользователь не знает, как работают блоки питания, контроллеры, генераторы и трансформаторы, починку лучше доверить мастеру. Сгоревший элемент нужно демонтировать и заменить новым.

Важно! Перед началом работ стоит проверить питание от розетки, наличие влаги на панели или загрязнений на сенсорном блоке. Они могут препятствовать чувствительности кнопок.

Ремонт электрической варочной панели

Для начала нужно узнать, как отремонтировать электрическую варочную панель. Чаще всего владельцы могут сталкиваться с проблемами, что варочная поверхность не работает. Также вы можете столкнуться с проблемой, что ни одна из конфорок не нагревается при подключении питания.

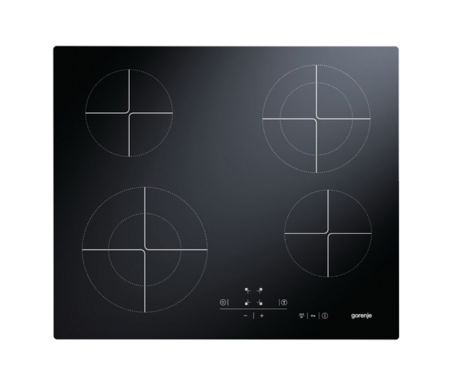

Внешний вид электрической варочной панели

Если у вас такая панель, тогда ремонт варочной панели аристон можно свести к следующим этапам:

Сначала необходимо проверить наличие питания в розетке. Возможно, из строя вышла именно эта точка. Когда выполняете ремонт утюга тоже следует проверить состояние розетки.
Если эта причина не оправдалась, тогда нужно просмотреть шнур и вилку на наличие механических повреждений. Чаще всего ремонт заканчивается на этом этапе.
Если ничего не помогло можно приступить к демонтажу варочной поверхности. Для этого вам потребуется открутить все крепежные элементы.

Снятие варочной поверхности

Вам необходимо проверить термопредохранитель. Сделать это можно с помощью мультиметра. Если сопротивления нет или оно отличается от номинального, тогда необходимо провести замену этого устройства.

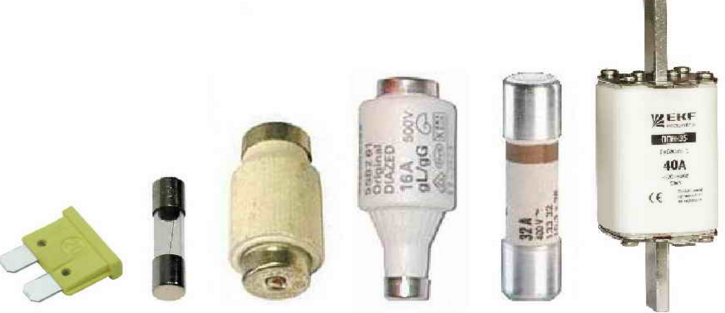

Разновидности термопредохранителей

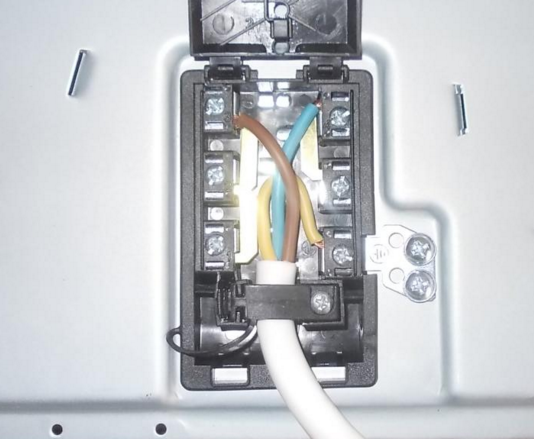

Место подключения варочной панели

Кроме этого, мы решили рассказать, почему варочная панель электролюкс может перестать работать. При необходимости можете прочесть про причины поломки пульта от телевизора. Для того чтобы вам не пришлось выполнять ремонт варочной панели своими руками нужно знать, по каким причинам может возникнуть неисправность:

Плавкий предохранитель может ломаться в результате высокого скачка напряжения. Его замена не представляет никакого труда, так как это устройство имеет низкую цену. Чтобы защитить свою технику от неисправности вам необходимо установить УЗО.
Если не работает конфорка, тогда возможно произошел обрыв цепи на ТЭНе. Если просто отпаялся проводок, тогда провести ремонт можно с помощью паяльника. Если нагревательный элемент перегорел, тогда нужно выполнить его замену. Также постарайтесь проверить блок управления или контакты.

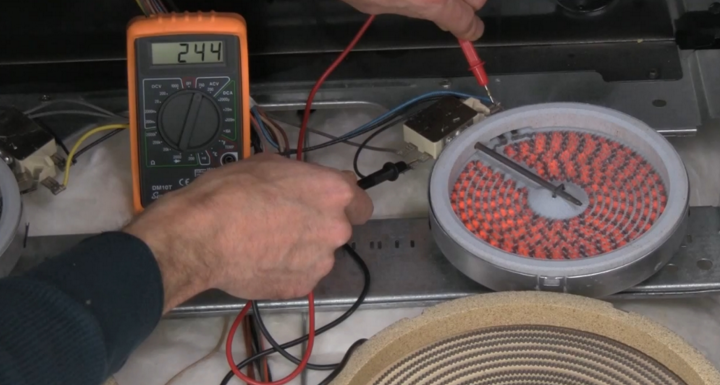

Проверка конфорки мультиметром

Не работает сенсор. Сенсорную варочную панель будет сложно отремонтировать своими руками. Сначала вам нужно «прозвонить» сенсор. Если вы не можете найти банальную причину поломки, тогда устройство лучше сдать в ремонт. Если вы помыли панель, и она не включается, тогда возможно перегорел блок управления.

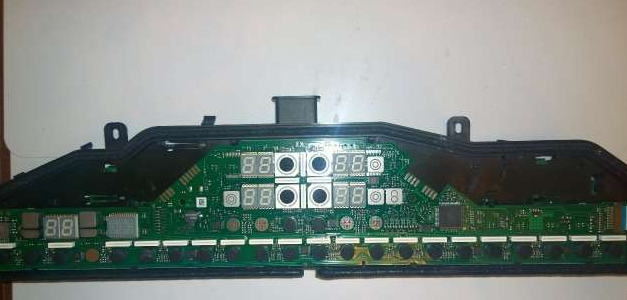

Блок управления варочной панелью

Не нагревается или плохо греет варочная панель. В этом случае нужно проверить нагревательный элемент. Ремонт варочной панели будет заключаться именно в нем. Если варочная панель сильно греется, тогда возможно перегорел термостат.
Треснуло стекло. Ремонт стеклокерамической варочной панели в этом случае будет заключаться в замене поверхности. Замена стекла на варочной панели дорогостоящее удовольствие и поэтому этой поломки лучше не допускать.

Замена стекла на варочной панели

Иногда причиной этой поломки может стать некачественный производитель. Некоторые повреждения могут возникать из-за неправильного обращения. Если поломка случилась по вашей вине, тогда ремонт варочной панели будет дорогостоящим.

Инструменты для ремонта варочной панели

Ремонт варочной панели своими руками может быть выполнен только с помощью качественных инструментов. Для этой цели необходимо подготовить:

Набор отверток;
Бокорезы;
Плоскогубцы;
Мультиметр;

Для восстановления некоторых моделей также могут понадобиться торцовые ключи, если осуществляется ремонт индукционных варочных панелей, то не обойтись без мультиметра или тестера. Кроме инструментов может понабиться принципиальная электронная схема, особенно в тех случаях, когда производится ремонт электрических варочных панелей.

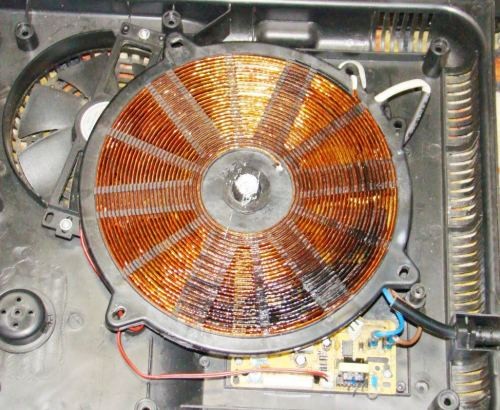

Ремонт индукционных панелей

Особенность индукционной панели в том, что нагревание включается только при наличии специальной посуды на конфорке. Прекращается оно сразу после того, как посуду сняли. То есть, проверить работает ли конфорка можно только установив на нее подходящую посуду. Но, при каких-то проблемах, на управляющей панели высвечивается сообщение о состоянии устройства и код ошибки. Его расшифровку смотрим в инструкции, так определяем примерный характер повреждения.

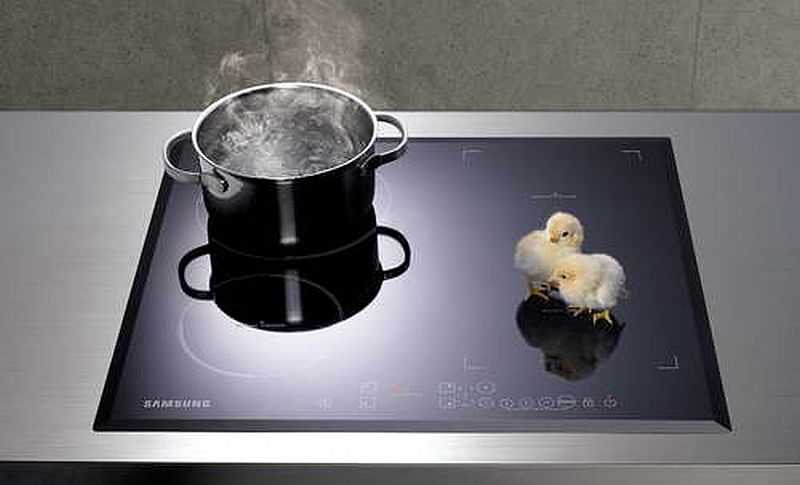

Греется только при наличии металлической посуды определенного типа (магнитной)

Если поверхность не включается в работу

Если плита вообще не работает, начинать ремонт варочной поверхности индукционного типа стоит, как описывали выше, с проверки питания, шнура, контактов и т.д. Для начала надо исключить самые простые варианты, а потом искать повреждение дальше.

Если при осмотре ничего не найдено, а индукционная варочная поверхность все равно не работает, отключаем ее, переносим на стол с расстеленной тканью, уложив лицом вниз, снимаем с нее стеклокерамическую панель (откручиваем фиксирующие болты). Большинство проблем с индукционными печами связано с силовым блоком и пробоем элементов. Это связано со скачками напряжения и, чтобы предотвратить подобные проблемы, лучше поставить стабилизатор.

Начинаем проверку с прозвонки силовой части. Это диодные мосты, транзисторы и предохранитель. Предохранитель один — его найти и проверить несложно.

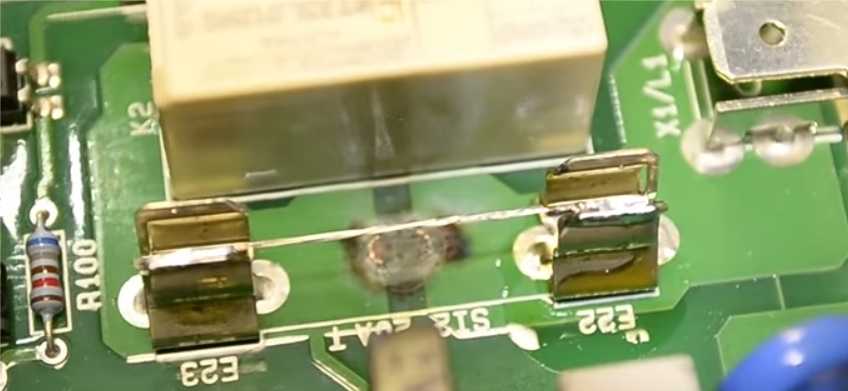

Это держатели для установки предохранителя — стеклянной колбы с проволокой внутри

Диодные мосты и транзисторы находятся рядом радиатором и ключами управления конфорками. Включаем мультиметр в режим прозвонки и проверяем диодные мосты и транзисторы.

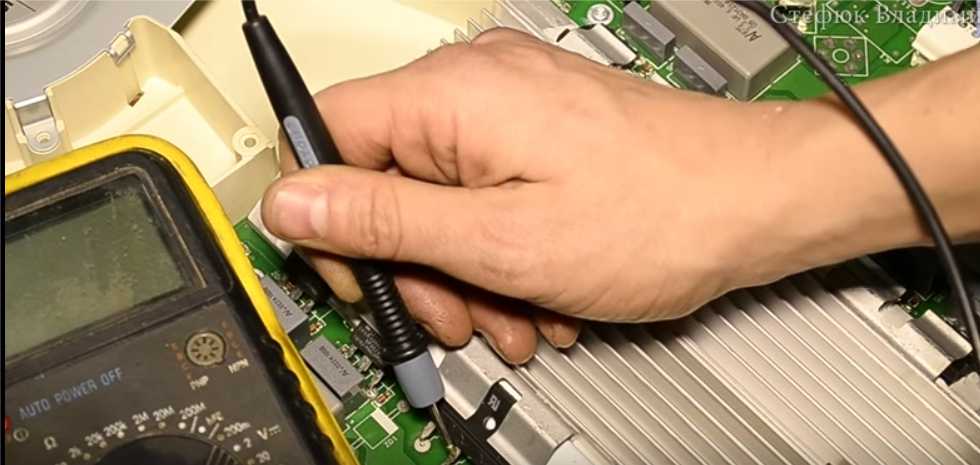

Ремонт варочной поверхности: прозваниваем транзисторы и диодный мост

Если есть пробой, услышим как запищит прибор — этот элемент неисправен и подлежит замене. Выпаиваем старый, устанавливаем новый. Если найти запчасть той же фирмы невозможно, подбирайте с аналогичными характеристиками. Но могут быть проблемы при впаивании, так как они могут иметь различные габариты. Это не столь важно, важны рабочие характеристики.

При замене может получиться не совсем красиво

После замены проверяем все цепи питания на отсутствие пробоя и короткого замыкания. Особенно тщательно проверяем ту часть, которая связана с пробитыми элементами — могут еще найтись вышедшие из строя элементы. Если других повреждений нет, собираем панель, подключаем, тестируем.

Подробно процесс ремонта индукционной варочной поверхности фирмы AEG (Elektrolux) смотрите в следующем видео.

Другие проблемы

Устройство этой техники более сложное и возможных неисправностей, как и причин, много. Приведем наиболее распространенные проблемы и методы их устранения.

Нет связи с панелью управления. Скорее всего проблема в питании или в плохом контакте. Надо внимательно осмотреть правую или левую часть, в зависимости от того, которая из них не работает. Затем проверить наличие питания на плате управления и все провода, которые ведут к ней.
Одна из конфорок «не видит» посуду. Надо проверить датчик, отвечающий за эту конфорку.

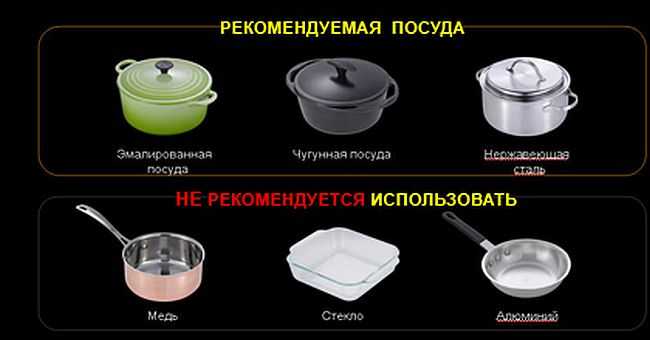

Большинство проблем с индукционной плитой связаны с неправильным подбором посуды
Конфорка включается самостоятельно. Уберите металлический предмет с плиты или очистите поверхность. Такое ложное срабатывание может быть вызвано остатками соли. Все хорошо вымойте и вытрите насухо.
Плохо греется вода в кастрюле. Скорее всего, проблема в кастрюле. Она плохо проводит тепло.
Конфорка перегревается и отключается. В большинстве случаев тоже проблема в посуде. Если на ту же посуду остальные реагируют нормально, проверяйте датчик «дефектной» конфорки.

Избежать большинства проблем можно тщательно изучив инструкцию по эксплуатации и запитав технику через стабилизатор. Тогда ремонт варочной поверхности индукционного типа может не понадобиться вообще.

Подведем итог, рейтинг неисправностей

Сгорел предохранитель
Оборвался контакт
Нарушена цепь
Повреждения кабеля
Засорения плиты, форсунок
Сломался ТЭН
Не работает сенсор

Все эти неисправности устраняются своими руками, если вы столкнулись с более сложной проблемой и не уверены в своих знаниях и силах, обратитесь в сервисный центр.

Как разобрать варочную панель

Чтобы ремонт варочной панели своими руками был выполнен без ошибок, необходимо в процессе разборки прибора не повредить контактные провода и другие элементы устройства. Кроме этого все электрические устройства должны быть полностью обесточены, а если осуществляется ремонт индукционных варочных панелей, то потребуется ещё дополнительно разрядить блок конденсаторов, на контактах которого может находиться опасный потенциал, даже после отключения прибора от сети 220 В. Ремонт варочной панели своими руками осуществляется после того, как верхняя декоративная плоскость, вместе с нагревательными элементами, будет извлечена из посадочного места в столешнице. Как правило, варочная поверхность крепится в посадочном отверстии столешницы с помощью фиксаторов. Достаточно аккуратно потянуть ее вверх, и панель достанется. Но иногда варочную поверхность закрепляют еще и с помощью герметика. Как извлечь такую варочную поверхность видео можно посмотреть здесь:

Также для качественного восстановления работоспособности прибора необходимо будет уложить изделие на ровную твёрдую поверхность, нагревательными элементами вверх. Как разобрать индукционную варочную панель Samsung видео смотрите ниже:

Газовая варочная поверхность

Данная кухонная техника считается одним из самых простых видов приборов для приготовления пищи. В случае поломки его легко починить самостоятельно в домашних условиях, так как здесь присутствует гораздо меньше электрики, чем в других варочных панелях. Чаще всего неисправности бывают следующие:

Газ не зажигается. Прежде всего стоит обратить внимание на работу электроподжига. Также эта деталь называется пьезой. В большинстве случае из-за скопившейся грязи или остатков пищи образуется эта неисправность. Поэтому для того чтобы ее устранить, следует тщательно и хорошо вымыть деталь, после чего просушить и установить на место. Если это не дало положительных результатов и газ все равно плохо или вообще не зажигается, то необходимо проверить полностью электрическую цепь. В случае обнаружения разрыва, его следует устранить.
Газ не поступает к конфорке. Это становится причиной того, что не включается газовая варочная панель, то есть не может полноценно работать. Прежде всего стоит проверить трубу, по которой движется газ. Человек может просто забыть о том, что сам перекрыл доступ газа, например, на время отпуска или командировки. Если вентиль открыт, то необходимо проверить все форсунки. Обычно газ не может полноценно поступать к технике по причине того, что они забились отставками пищи или жира. Простые мероприятия по очистке быстро исправят ситуацию, оборудование сможет опять нормально функционировать.

Ремонт газовой варочной панели

Если в квартире установлены варочные панели нового поколения Lg, «Аристон», Bosch независимо от модели, то они уже оснащены специальным дисплеем, на котором отражаются все неисправности. При появлении на экране ошибки необходимо просто посмотреть по инструкции, что она означает, и принять решение о том, как будет устраняться проблема.

Современное оборудование для кухни

Важно: если возникают какие-то сомнения в том, что исправить ее можно самостоятельно, то лучше не рисковать и обратиться в сервисный центр, где мастера точно помогут в решении данного вопроса.

Причины неисправностей

За исключением минимального процента реальных заводских неисправностей, большинство поломок происходит из-за нарушения режима подключения и эксплуатации.

нестабильное напряжение сети выводит из строя электронику;
использование посуды, не соответствующей размерам нагревательной поверхности, приводит к локальному перегреву;
удары, пролитая жидкость на горячую поверхность образуют трещины, сколы, через которые в корпус проникает влага.

Но все-таки, главная причина выхода из строя оборудования — игнорирование требований инструкции.

Извлечение нагревательных элементов

В большинстве случае, ремонт электрической варочной панели заключается в замене неисправных нагревательных элементов. Приобрести такую запчасть в магазине не составит большого труда, особенно в том случае, если меняется деталь в поверхности известной марки. Например, ремонт варочной панели Аристон можно осуществить даже не посещая лично сервисный центр. Новый ТЭН можно заказать в интернет магазине, а доставка покупки до двери будет выполнена транспортной компанией.

Доступ к нагревательному элементу можно получить после того как нижняя крышка поверхности будет демонтирована. Сделать это можно с помощью шлицевой или крестовой отвёртки. Расположение крепёжных элементов существенно отличается в зависимости от модели. Например, ремонт варочной панели Электролюкс осуществляется после демонтажа крышки которая держится на винтах расположенных по углам изделия.

Если осуществляется ремонт электрической плиты, в которой нагрев осуществляется за счёт установленных ТЭНов, то определить неисправность такого элемента можно с помощью мультиметра. Для этого достаточно перевести прибор в режим измерения сопротивления, после чего соединить щупы с выводами ТЭНа. Перегоревший элемент будет иметь сопротивление «бесконечность», поэтому дальнейший ремонт электрической варочный панели должен производиться с обязательным удалением неисправной детали. Как правило, такие элементы держатся на 3 или 4 зажимах, которые представляют собой скобу, которая прижимает нагреватель в результате закручивания резьбового соединения. Ремонт варочной панели Электролюкс может существенно отличаться, но принцип восстановления такой варочной поверхности остаётся неизменным. То есть, потребуется удалить старый ТЭН для установки на его месте нового элемента. 0

Видео по теме

Хорошая

Ремонт внутренней проводки панели

Если осуществляется ремонт электрической плиты, то одной из частых причин поломки является обрыв или отгорание провода, подходящего к нагревателю. Такое бывает, если провод не плотно был прикручен к ТЭНу. В этом случае достаточно соединить отгоревший внутренний проводник, подключаемый к ТЭНу, чтобы полностью восстановить работоспособность варочной поверхности. Обуглевшая изоляция на проводе должна быть обязательно удалена. Чтобы сделать эту работу качественно рекомендуется полностью заменить шлейф проводов, которые идут от переключателя или термостата к нагревательному элементу. Ремонт встраиваемой варочной панели может быть также осуществлён заменой только одного проводника. В этом случае, потребуется подобрать проводник, который будет по сечению должен быть не меньше, чем заменяемый провод. В противном случае, такой ремонт будет носить временный характер.

Ремонт стекла

Ремонт стекла варочной панели осуществляется только полной заменой этого элемента. Учитывая сложность покупки и дороговизну нового элемента, оптимальный ремонт керамической варочной панели заключается в приобретении б/у изделия, которое имеет идеальный внешний вид, но практически неподлежащие ремонту внутренности. Ремонт стекла варочной панели таким образом, может осуществлён только при условии, что корпус «донора» будет идеально подходить по размеру и марке.
Чтобы осуществить ремонт керамической варочной панели достаточно будет аккуратно разобрать обе поверхности и переставить внутренние детали от старой плиты в новый корпус.
Как снять и установить стекло с варочной плиты видео очень хорошо показывает эту операцию:
